支援系統：  Win98/ME/2000/XP/ 2003/VISTA/ Server 2008/Win7/Win8 /Win10 32位/64位

概述：

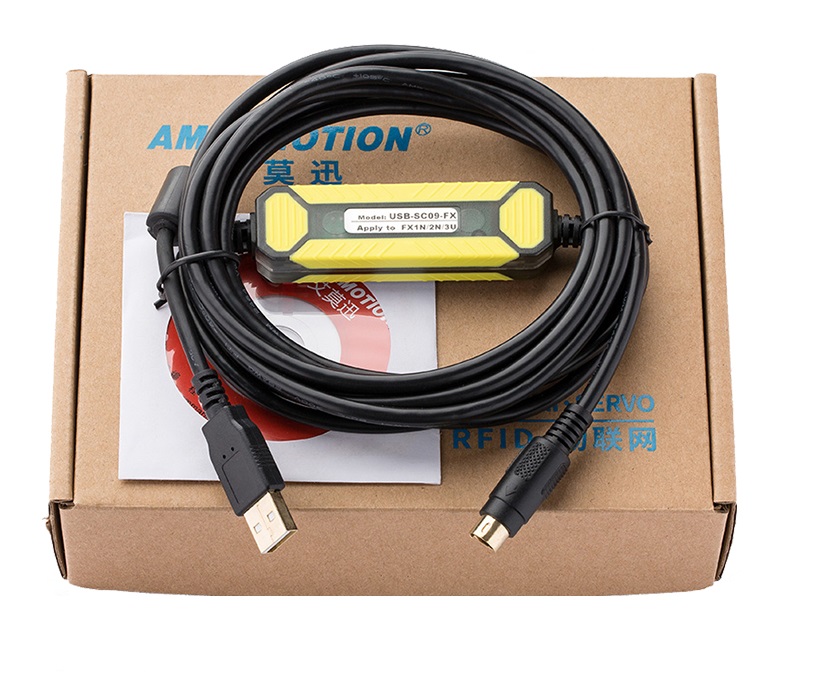

◆USB-SC09-FX 是通過USB介面提供串列連接及RS422信號轉換的程式設計電纜，在電腦中運行的驅動程式控制下，將電腦的USB介面模擬成傳統串口（俗稱COM口），從而使用現有的各種程式設計軟體、通信軟體和監控軟體等應用軟體。本電纜的工作電源取自 USB埠，不再由PLC的程式設計口供電，轉換盒上的雙色發光二極體指示資料的收發狀態。

◆USB-SC09-FX 程式設計電纜適用於三菱FX2N/FX1N/FX0/FX0N/FX0S/FX1S/FX3U……等程式設計口為MD8F圓形插座的FX系列PLC ，並可替代FX-232AW通信模組，支援最大通信距離2公里。

◆對於三菱A系列PLC和所有FX系列PLC（包括老產品FX2/FX2C）請選用支援A系列和FX系列的程式設計電纜USB-SC09 。

特性及技術指標：

◆  支援USB-SC09-FX的作業系統：Win2000/WinXP/W7/W8 （ WinNT4/95/98/Me/DOS 不支持）

◆  支援USB-SC09-FX的程式設計軟體版本：GX Developer V7.0及以上版本

◆  完全相容USB V1.1和USB CDC V1.1規範

◆  USB匯流排供電，消耗電流約50mA

◆  串列傳輸速率：300bps ～ 1Mbps標準串列傳輸速率自動適應

◆  支援UART資料格式：數據位元：5 、6 、7 、8 ，停止位：1 、2 ，校驗位：odd/even/no parity

◆  支持長距離通信，最大通信距離2公里（9600bps時）

◆  工作溫度：-20 ～ + 75 ℃

◆  電纜長度：2.5 米，顏色：黑黃色

使用方法：

◆USB-SC09-FX程式設計電纜需要安裝USB設備驅動程式才能使用。

◆驅動程式安裝完成後，在Windows的裝置管理員中將出現USB-SC09-FX程式設計電纜對應的COM口，只需在程式設計軟體或其它應用軟體中選擇該COM口即可，其它通信參數使用默認設置，接下來的使用同傳統的RS232口程式設計電纜完全相同。

二代產品功能及特點如下：

1、通信穩定，不易斷線，兼容USB1.0和2.0通信。

2、所有電路板全部采用SMT貼片工藝，確保質量可靠，減少蕊片手焊損傷。

3   電纜全部電鍍插頭，接觸更好，防生鏽。

4、全封閉外殼，保護電路板同時抗幹擾。

5、采用全新超柔軟線材，電纜質量進一步提升。
